Proizvođač i dobavljač hidrauličkih držača alata
Hidraulički držači alata podržavaju preciznu CNC obradu kroz kontrolirano stezanje alata i točno pozicioniranje. Naše mogućnosti preciznih alata uključuju centre za brušenje s pet osi, opremu za inspekciju alata, prilagođeni razvoj alata i podršku za OEM/ODM projekte. Koordiniramo tehničke zahtjeve, specifikacije proizvoda i izvozne narudžbe kako bismo klijentima pomogli u nabavi alata za njihove operacije strojne obrade.
-
![Hidraulički redukcijski rukavci]()
Hidraulički redukcijski rukavciHidraulični redukcijski rukavci prilagođavaju kompatibilne hidraulične držače alata manjim cilindričnim drškama alata. Čahura odgovara provrtu držača i daje precizni provrt za alat za rezanje,... -

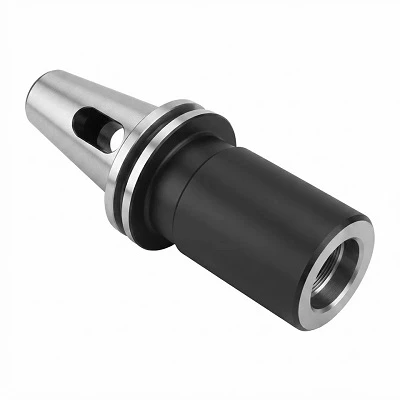

![Hidraulički držači alata produžene duljine]()
Hidraulički držači alata produžene duljineHidraulički držači alata produžene duljine pružaju dodatni doseg za CNC obradu dubokih šupljina, udubljenih površina i značajki s ograničenim pristupom alatu. Unutarnji hidraulički ekspanzijski... -
![Tanki hidraulični držači alata]()
Tanki hidraulični držači alataTanki hidraulični držači alata kombiniraju hidrauličko ekspanzijsko stezanje s uskim nosnim profilom za preciznu obradu u ograničenim prostorima. Unutarnji stezni mehanizam osigurava rezne alate s... -
![CAT držači hidrauličkog alata]()
CAT držači hidrauličkog alataCAT hidraulički držači alata koriste interni hidraulički ekspanzijski mehanizam za stezanje kompatibilnih alata za rezanje s cilindričnom drškom. Sučelje CAT vretena omogućuje povezivanje stroja,... -
![HSK-A držači hidrauličkog alata]()
HSK-A držači hidrauličkog alataHSK-A hidraulički držači alata osiguravaju kompatibilne rezne alate s cilindričnim drškom kroz interni hidraulički mehanizam za širenje. Sustav stezanja primjenjuje radijalni pritisak oko drške... -
![BT hidraulični držači alata]()
BT hidraulični držači alataBT hidraulični držači alata stežu kompatibilne rezne alate s cilindričnim drškom kroz interni hidraulički mehanizam za širenje. Sustav omogućuje koncentrično stezanje i pomaže u kontroli...
Zašto odabrati nas
Pregled tehničkih zahtjeva
Pregledavamo sučelje vretena, nominalni promjer drške alata, mjernu duljinu i radne uvjete prije potvrde tražene konfiguracije. To pomaže uskladiti odabir proizvoda s postavkom stroja i ciljem strojne obrade.
Resursi za preciznu proizvodnju
Centri za brušenje s pet osi i posebna oprema za inspekciju alata podržavaju preciznu proizvodnju alata i procjenu dimenzija. Zahtjevi inspekcije mogu se definirati prema odabranom crtežu proizvoda i specifikacijama narudžbe.
Prilagođena koordinacija alata
Za OEM/ODM projekte možemo pregledati tehničke crteže, uzorke, dimenzionalne zahtjeve, identifikaciju proizvoda i upute za pakiranje. Svaki se zahtjev procjenjuje prema zahtjevima dizajna i proizvodnje.
Podrška za međunarodne narudžbe
Specifikacije proizvoda, količine, pojedinosti o pakiranju, aranžmani otpreme i rasporedi isporuke koordiniraju se tijekom obrade narudžbi. Jasna dokumentacija pomaže u održavanju dosljednosti između odobrene konfiguracije i pošiljke.
Ključne značajke proizvoda
Hidraulički stezni mehanizam
Hidraulički držači alata koriste unutarnji mehanizam pritiska za stezanje kompatibilne cilindrične drške alata. Postupak stezanja i dopuštene dimenzije drške moraju slijediti upute odabranog modela.
Kontrolirano pozicioniranje alata
Sustav stezanja podržava precizno pozicioniranje alata za odgovarajuće operacije strojne obrade. Stvarno radijalno odstupanje ovisi o dizajnu držača, stanju drške alata, čistoći sklopa i navedenoj metodi pregleda.
Konfiguracija specifična za aplikaciju
Sučelje držača, ukupna duljina, mjerna duljina, promjer stezanja i raspored rashladnog sredstva trebaju odgovarati predviđenoj postavci strojne obrade. Potvrda ovih pojedinosti prije naručivanja pomaže uspostaviti ispravnu konfiguraciju.
Prijave
Precizno glodanje
Hidraulički držači alata mogu se uzeti u obzir za kompatibilne završne i lake operacije glodanja gdje su važni pozicioniranje alata, završna obrada površine i dosljednost dimenzija. Držač i alat za rezanje moraju biti prikladni za opterećenje rezanja i uvjete vretena.
Bušenje i razvrtanje
Za kompatibilne alate s cilindričnom drškom, hidrauličko stezanje podržava aplikacije koje zahtijevaju stabilno pozicioniranje i kontrolirano odstupanje. Promjer alata, mjerna duljina, uvjeti rezanja i specifikacije držača trebaju se provjeriti zajedno.
Kalup i precizna obrada komponenti
Detalji kalupa i precizne komponente mogu zahtijevati pažljivu kontrolu dosega i pozicioniranja alata. Odaberite geometriju držača prema pristupu obratku, potrebnoj dubini obrade i dostupnom sučelju vretena.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Promjer drške alata |
10 mm |
|
Mjerna duljina |
50 mm |
|
Radijalno odstupanje |
Manje od ili jednako 0,003 mm |
|
Maksimalna brzina vretena |
25,000 rpm |
|
Dinamička ravnoteža |
G2.5 pri 25 000 o/min |
|
Sučelje vretena |
BT40 |
|
Ukupna duljina |
100 mm |
|
Tolerancija drške alata |
h6 |
|
Raspored rashladnog sredstva |
Prolazna rashladna tekućina |
|
Metoda stezanja |
Hidraulička ekspanzija |
|
Primjena |
CNC glodanje, bušenje i razvrtanje |
Smjernice za odabir proizvoda
Uskladite sučelje vretena
Identificirajte potpunu oznaku sučelja vretena i provjerite relevantne dimenzije parenja. Sučelje mora odgovarati vretenu stroja prije nego što se uzmu u obzir druge dimenzije držača.
Potvrdite promjer drške i mjernu duljinu
Navedite nazivni promjer drške alata, dopuštenu toleranciju drške i potrebnu mjernu duljinu. Duljina mjerila utječe na doseg alata i radnu geometriju postava, stoga je treba specificirati, a ne procijeniti.
Definirajte zahtjeve za brzinu i točnost
Navedite ciljnu brzinu vretena, potrebno radijalno odstupanje, operaciju strojne obrade i primjenjive zahtjeve za balansiranje. Potvrdite da je odabrani model ocijenjen za predviđene radne uvjete.
Navedite rashladnu tekućinu i dokumentaciju
Navedite je li potrebno rashladno sredstvo i identificirajte sve crteže, izvješća o inspekciji ili materijalnu dokumentaciju potrebnu za odobrenje kupnje.
Proizvodnja i kontrola kvalitete
Dimenzionalna inspekcija
Kritične dimenzije i značajke sučelja vretena treba procijeniti prema primjenjivom crtežu proizvoda. Točke inspekcije i kriterije prihvaćanja treba dogovoriti prije proizvodnje ili odobrenja narudžbe.
Provjera odstupanja i balansiranja
Navedite potrebnu toleranciju radijalnog odstupanja, položaj mjerenja, stupanj balansiranja i radnu brzinu. Ove vrijednosti trebaju odgovarati odabranom modelu i namjeravanoj primjeni.
Tehnički zapisi
Dostupni nacrti proizvoda, izvješća o inspekciji i materijalni dokumenti mogu se potvrditi tijekom pregleda narudžbe. Svaka tražena potvrda ili izjava o sukladnosti trebala bi biti potkrijepljena primjenjivom dokumentacijom.
Potvrda specifikacije
Prije proizvodnje ili otpreme, potvrdite odobreni model, dimenzije, količinu i sve dogovorene zahtjeve inspekcije. Održavanje dosljednosti ovih pojedinosti podržava pregled kupnje i dolaznu inspekciju.
OEM/ODM prilagodba
Crtanje i procjena uzorka
Pošaljite tehnički crtež ili uzorak s ključnim dimenzijama, pojedinostima sučelja vretena, zahtjevima za dršku alata i informacijama o primjeni. Ovi detalji pružaju osnovu za procjenu tražene konfiguracije.
Konfiguracija proizvoda
Zahtjevi za prilagodbu mogu obuhvaćati dimenzije, identifikaciju proizvoda, markiranje i pakiranje. Izvedivost ovisi o dizajnu, potrebnim tolerancijama i proizvodnoj sposobnosti.
Odobrenje prije proizvodnje
Potvrdite konačni crtež, kriterije inspekcije, zahtjeve za uzorke, količinu narudžbe i raspored isporuke prije početka proizvodnje. Promjene odobrenih specifikacija treba pregledati i dokumentirati.
Pakiranje i međunarodna otprema
Zahtjevi za pakiranje
Navedite pojedinačno pakiranje, količine po paketu, označavanje i upute za rukovanje. Detalji pakiranja mogu se uskladiti s identifikacijom proizvoda i zahtjevima primatelja.
Koordinacija izvoznih naloga
Potvrdite način dostave, uvjete isporuke, potrebne izvozne dokumente i očekivani raspored otpreme tijekom obrade narudžbe. Konačni dogovor ovisi o destinaciji i zahtjevima narudžbe.
Identifikacija pošiljke
Upotrijebite dosljedne brojeve modela, opise proizvoda i reference narudžbi u ponudama, popisima pakiranja, oznakama paketa i zapisima o pošiljci. Ovo podržava primanje čekova i identifikaciju inventara.
Često postavljana pitanja
Zatražite ponudu za držač hidrauličkog alata
Pošaljite svoje potrebno sučelje vretena, promjer drške alata, mjernu duljinu, ciljnu brzinu vretena, zahtjeve točnosti i količinu narudžbe. Uključite primjenu strojne obrade i zahtjeve rashladne tekućine ili dokumentacije.
S bogatim iskustvom, jedan smo od najpouzdanijih proizvođača i dobavljača hidrauličkih držača alata u Kini. Srdačno vas pozdravljamo da u našoj tvornici kupite izdržljive hidraulične držače alata po konkurentnoj cijeni. Ako imate bilo kakav upit o suradnji, slobodno nam pošaljite e-mail.
